GeoPro 3: Interaktives Konstruieren in 2D und 3D

Autor: Heinz Klemenz

Aktuelle Version: 4.2.1

Zum Download
Zum Tutorial
Zur Versions-History

Pythagoras-Demo

Im Film wird eine Konstruktion der "Pythagoras-Figur" gezeigt. (Mit Klick auf Pfeil starten und dann Film vergrössern.)

Fünfeck-Demo

Im Film wird eine Konstruktion des regelmässigen Fünfecks gezeigt. (Mit Klick auf Pfeil starten und dann Film vergrössern.)

Plattformunabhängiges Java-Programm

Mit GeoPro können Konstruktionen wahlweise in der Ebene oder im 3-dimensionalen Raum gemacht werden. Die erzeugte Graphik kann als EPS- oder PNG-Datei gespeichert und in Textsystemen (z.B. LaTex) importiert werden.
GeoPro ist ein sogenanntes Jar-Archiv (GeoPro.jar) und benötigt nur ca. 800 kB Speicherplatz. Allerdings muss eine Java-Runtime-Umgebung (JRE) installiert sein, damit das Java-Programm lauffähig ist.
GeoPro-Dateien (.g2d, .g3d, .gar) können in der MacOS-Version durch Doppelklick geöffnet werden. In einem GeoPro-Archiv (.gar) können bis zu neun GeoPro-Dateien gespeichert sein.
Alternativ muss zuerst GeoPro.jar gestartet werden, wodurch zuerst ein Startdialog geöffnet wird:

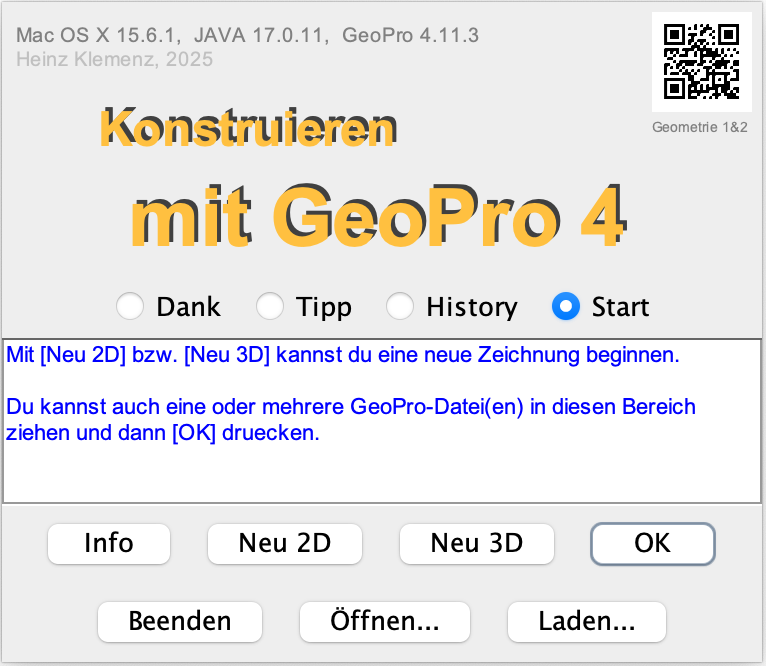

Startdialog

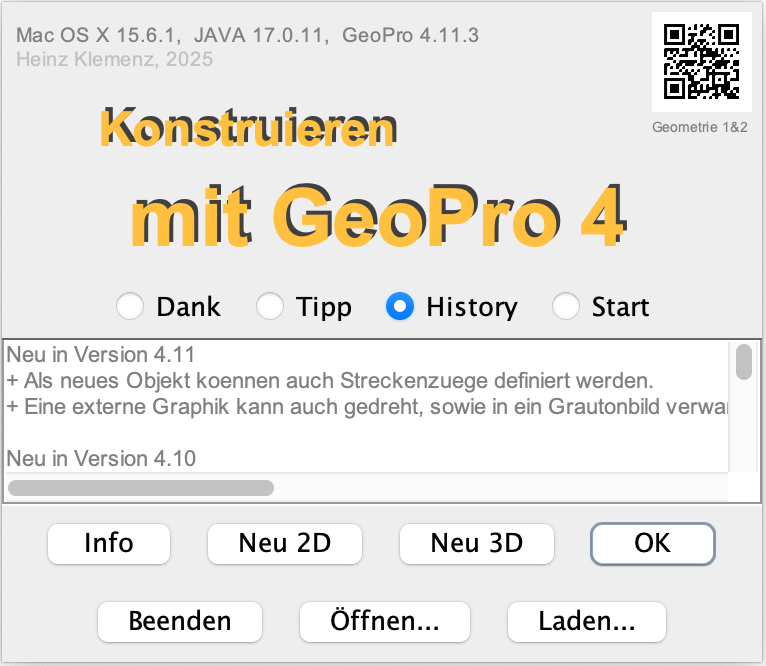

GeoPro-Dateien (z.B. Demo1.g2d) können auch in den weissen Bereich gezogen und dann mit [OK] geöffnet werden. Alternativ können hier auch History-Infos angezeigt werden.

  

MacOS

In MacOS werden die folgenden Icons angezeigt:

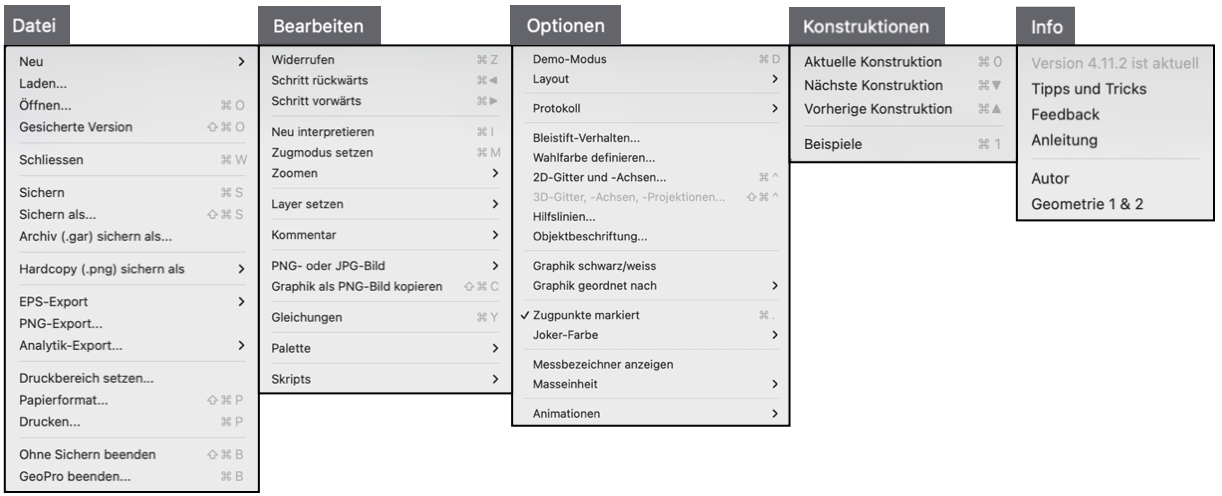

Die Geopro-Haupt-Menüs


Das Geopro-Darstellung-Menü

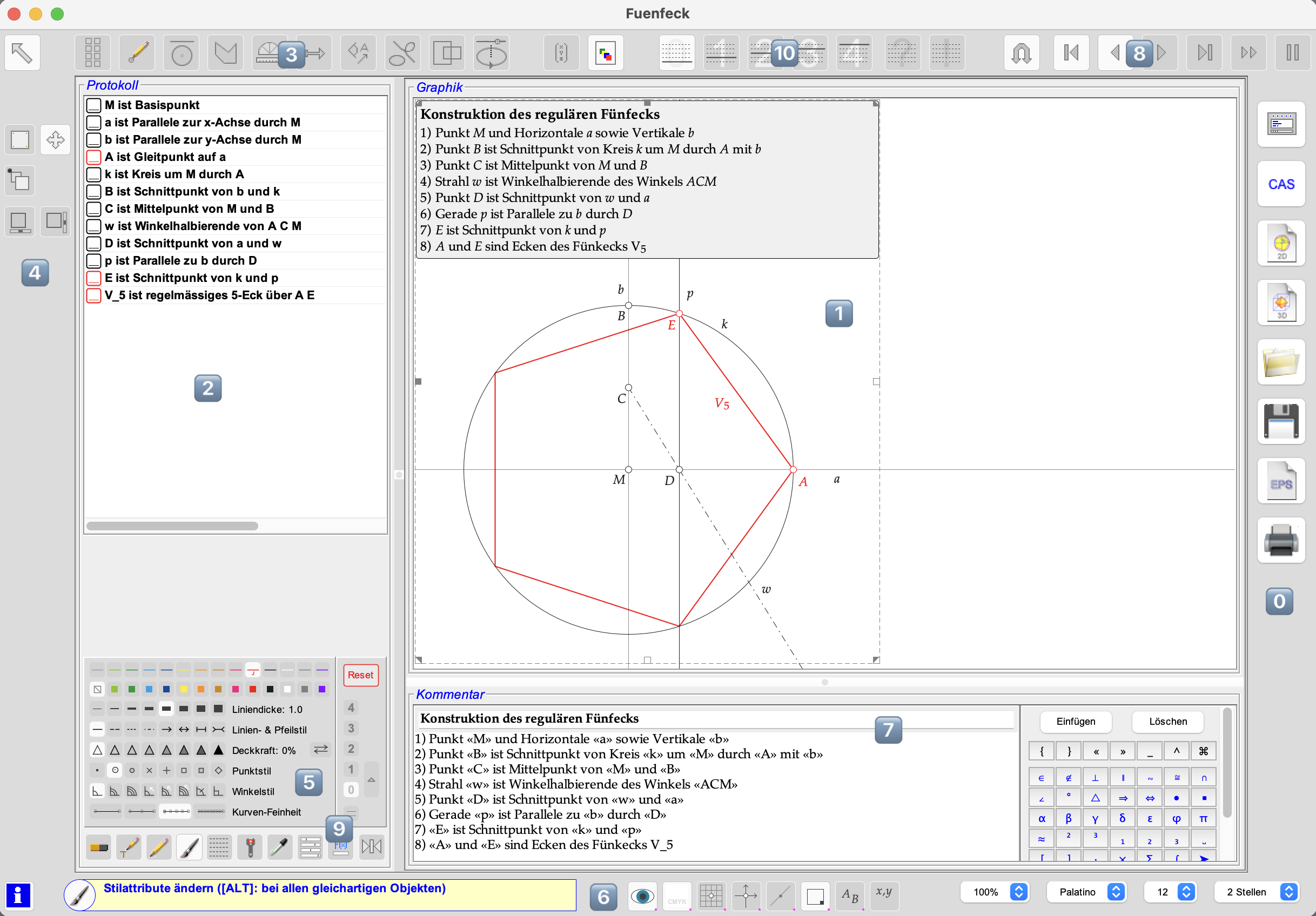

Die Geopro-Oberfläche

Sie besteht aus verschiedenen Bereichen. Die Graphik erscheint im ①-Fenster und das automatisch erstellte Protokoll in ②.
Mit den Knöpfen in ③ wählt man die Art des gewünschten Objekts und in ④ die entsprechende Operation.
In ⑤ können die Objektattribute (Name, Farbe, Liniendicke, etc.) voreingestellt werden.
Mit den Einstellungen in ⑥ werden globale Parameter (Gitter, Koordinatensystem, etc.) der Graphik gewählt.
Im Textfeld ⑦ kann ein Kommentar (z.B. Lösungsbeschreibung) eingegeben werden.
Eine Konstruktion kann mit den Knöpfen bei ⑧ zurück- und vorgespult werden.
Mit Hilfe von ⑨ lassen sich Objektattribute ändern.
Ab Geopro 3 kann auf fünf Ebenen (Layern) gezeichnet werden. Mit ⑩ können die aktuellen Layer ein- und ausgeschaltet werden.



"Versteckte" Möglichkeiten

Mit Hilfe von ③, ④ und ⑤ lassen sich die meisten GeoPro-Konstruktionen realisieren. Die Ergebnisse sieht man in den Fenstern ① und ②. Daneben gibt es auch erweiterte Möglichkeiten, die im Hintergrund erfolgen können.

Der Rechner

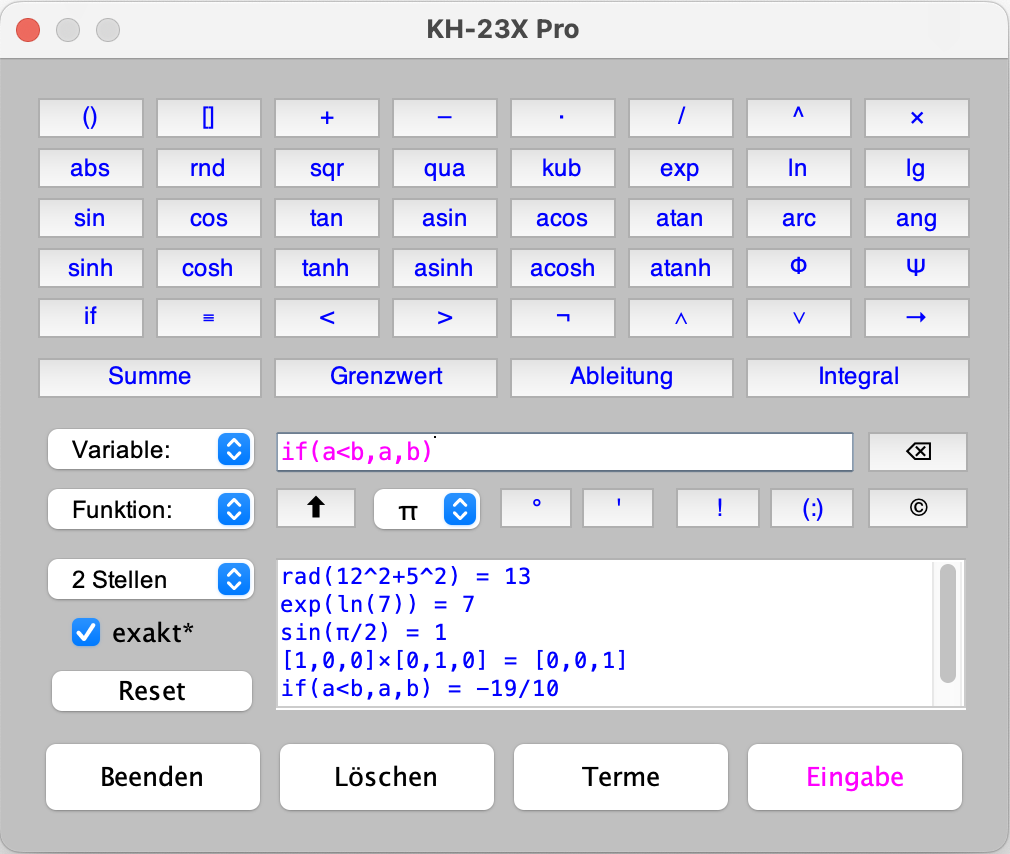

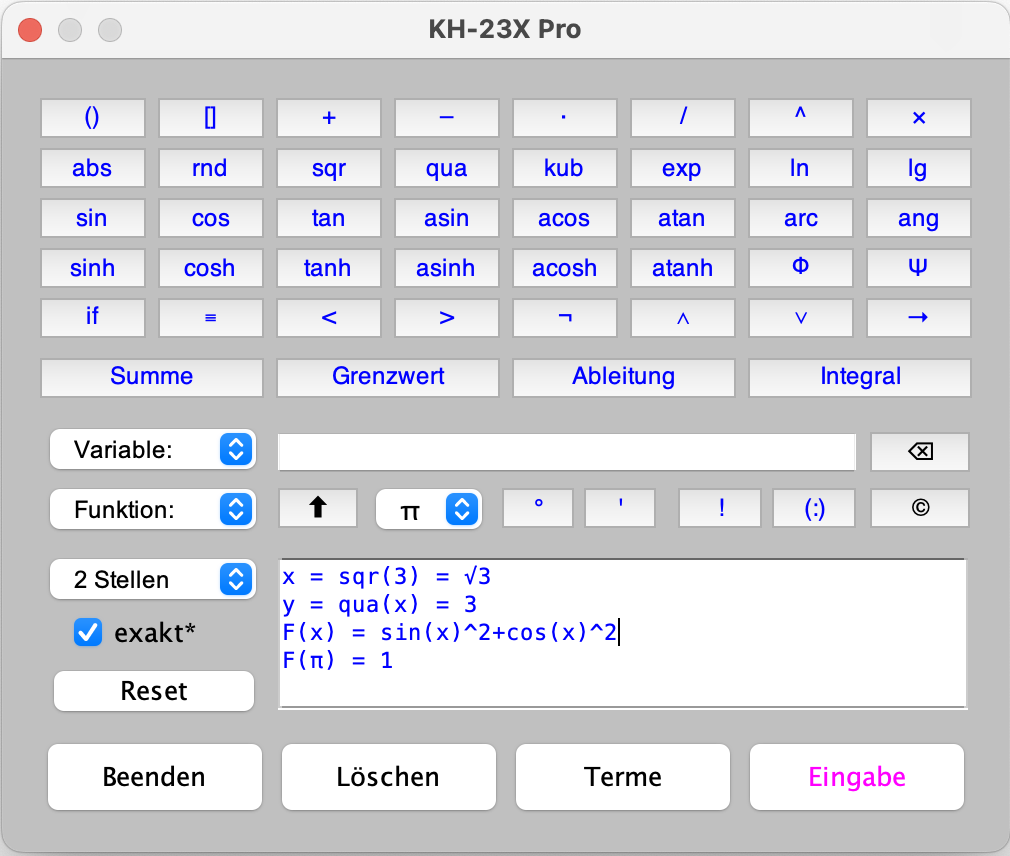

GeoPro besitzt auch einen integrierten Rechner im Menü 'Bearbeiten → Rechner', mit welchem man einige arithmetische Operationen ausführen (Bild links) und auch Resultate speichern (Bild Mitte) kann.

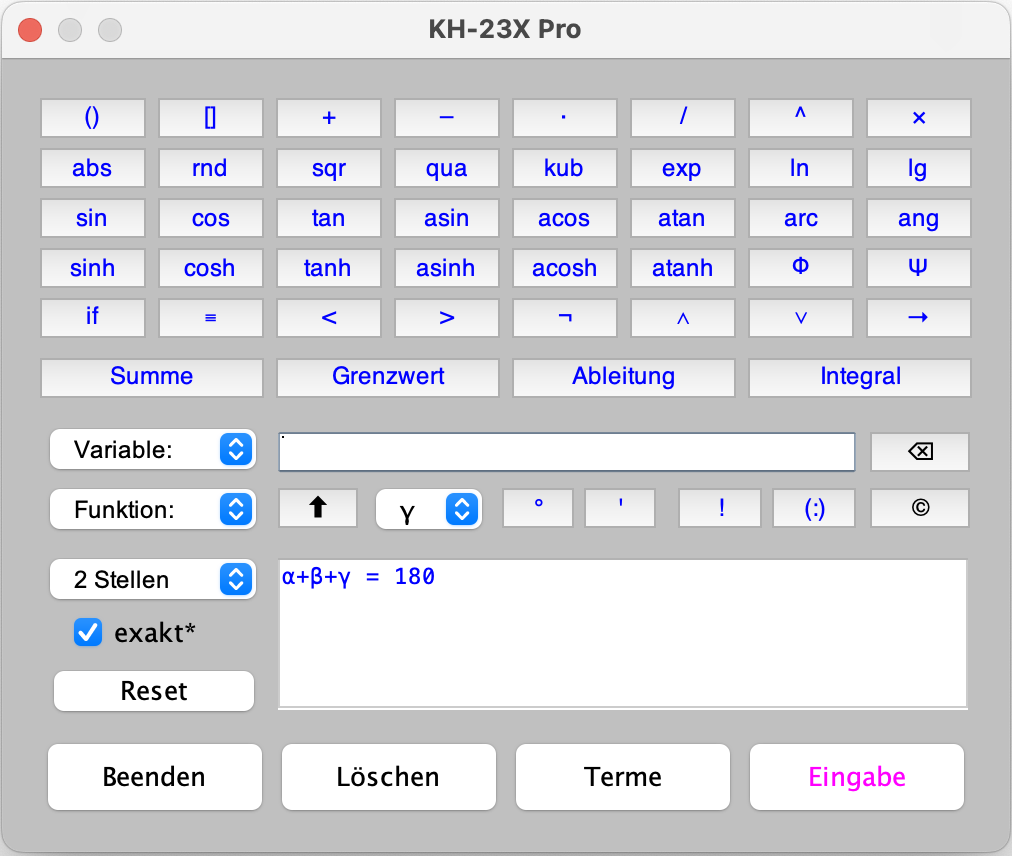

Im Rechner können z.B. auch Werte von Längen- oder Winkelmessungen (Bild rechts) verarbeitet werden.

    

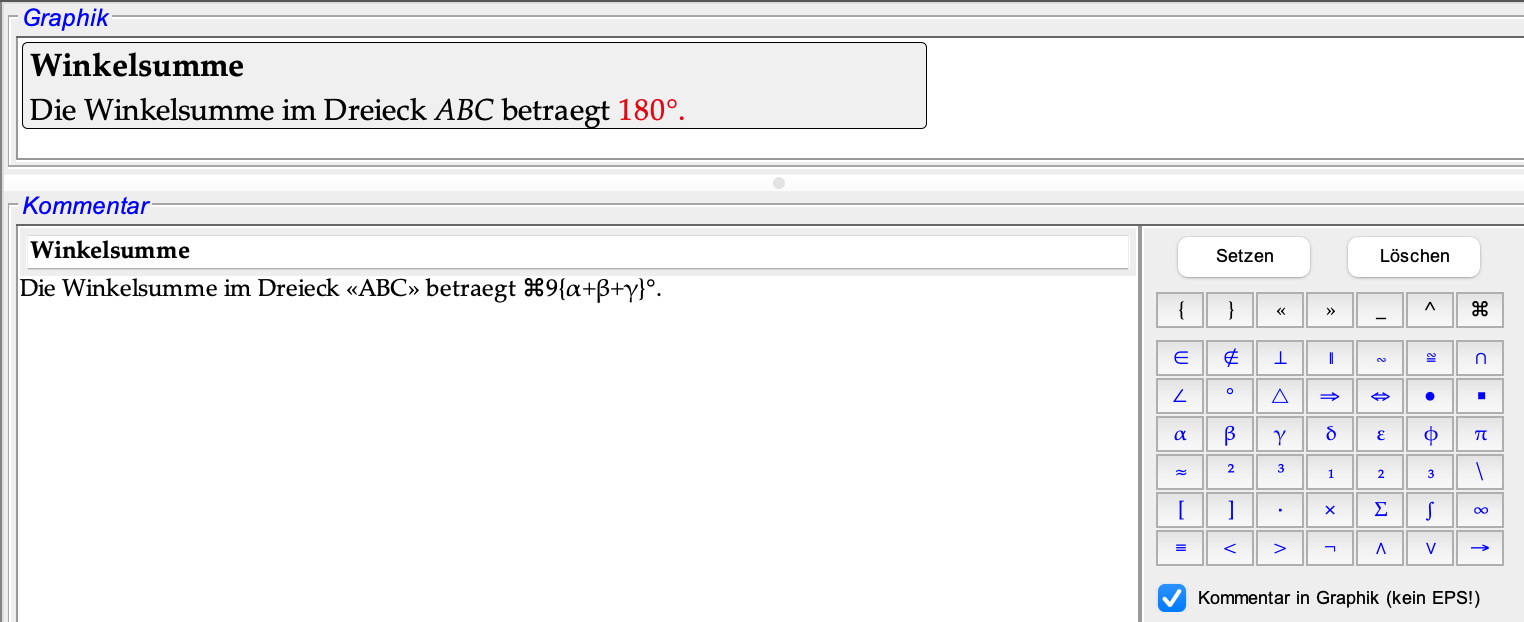

Kommentare

Im Kommentarfeld ⑦ können Text eingegeben werden, welche auch arithmetische Ausdrücke enthalten können. Ab Geopro 3 müssen Terme in geschweifte Klammern gesetzt werden, z.B. {α+β+γ}, wobei α, β und γ wiederum gemessene Werte sind.
